全自动液压调正器动作过程

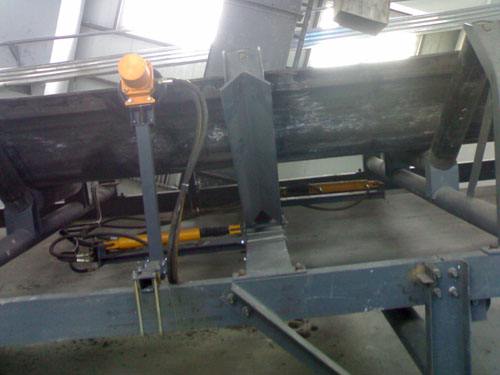

      皮带向一侧跑偏后，皮带即搭触在全自动液压调正器检驱轮上，皮带的摩擦力使检驱轮转动，带动与之连为一体的专用低速油泵。油泵输出液压油至油箱内置逻辑阀组，经过逻辑阀组后流向液压油缸，推动油缸动作。油缸推动调心托辊偏转，偏转后的调心托辊对皮带产生横向复位力（纠偏力）。皮带复位后，检驱轮与皮带脱离接触，停止转动。

      检驱轮与特制低速油泵连为一体，具有最简单实用的信号检测及提供系统推动力的作用。油泵经过专家精心设计，具有普通油泵不具有的流量特性，检驱轮是由耐磨高分子材料制成。

逻辑阀组采用高可靠性的精密偶合件，没有易老化的橡胶密封件，并置于油箱内，润滑良好，能长期可靠使用。
