全自动液压调偏器选型样本


皮带机全自动无源液压纠偏装置特点:

    皮带机全自动无源液压纠偏装置自动检测使跑偏机予以校正,使皮带始终处于合理状态运行,因而抵消皮带机应安装不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均等现象。

    YYTP-I-S上皮带全自动液压纠偏装置是调心轮的摩擦旋转产生动力,故无需电源,自动调整、自动校正,具有操作简单、性能可靠、安装方便等特点,采用全封闭结构,故能在任何恶劣环境下正常工作。


皮带机全自动无源液压纠偏装置工作原理:

    皮带机全自动无源液压纠偏装置是由调心轮、油泵、集成块、油缸、支撑机架构成。

    当皮带居中运行时,皮带与左右两只调心复合泵不接触属于正常运行,如果皮带在运行偏左时,能动左侧调心轮复合泵,调心轮一面产生反向推力,吧皮带推向中间一面。随着皮带运行带动油泵旋转产生压力,油经管道至组合油缸,推动活塞杆带动(上或下)调心托辊向前偏转,驱使皮带向右跑而居中。反之,皮带偏右时,右边的调心轮复合泵的一面把皮皮带向中推,一面旋转驱使皮带向左跑而居中,从而实现自动纠偏的目的。


皮带机全自动无源液压纠偏装置型号编制说明:

YYTP-I-S全自动液压纠偏装置


DT75型皮带液压纠偏装置

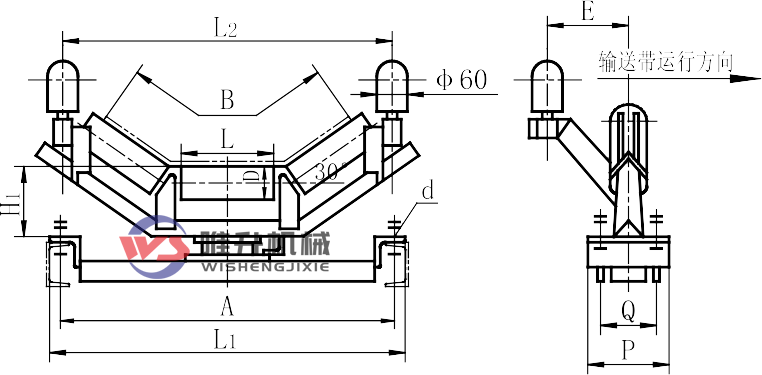

DT75型上皮带液压纠偏装置30°外形尺寸及安装尺寸

YYTP-I-S全自动液压纠偏装置YYTP-I-S全自动液压纠偏装置


型号

B

A

L

L1

L2

D

H1

≈E

P

Q

d

滚动轴承型号

YYTP-I-S-1

500

720

190

770

588

89

170

170

170

130

M12

204

YYTP-I-S-2

650

870

240

920

728

YYTP-I-S-3

800

1070

305

1120

864

YYTP-I-S-4

1000

1300

375

1350

1088

108

210

230

220

170

M16

305

YYTP-I-S-5

1200

1550

455

1600

1272

230

260

200

YYTP-I-S-6

1400

1750

525

1800

1472

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

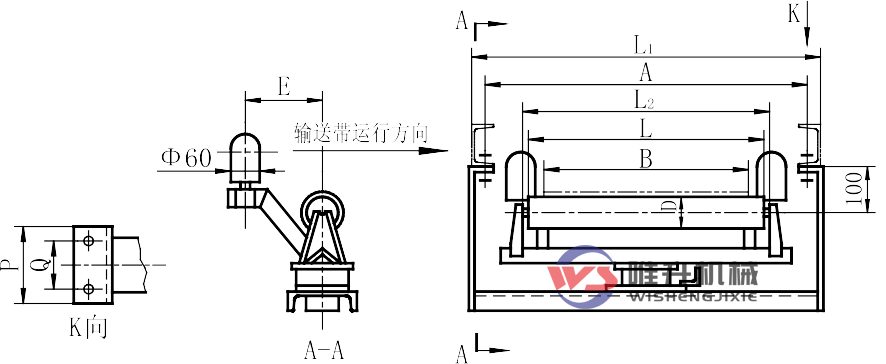

DT75型下皮带液压纠偏装置
30°外形尺寸及安装尺寸

YYTP-I-X下皮带全自动液压纠偏装置YYTP-I-X下皮带全自动液压纠偏装置

型号

B

H1

A

L

L1

L

D

≈E

P

Q

d

滚动轴承型号

YYTP-I-X-1

500

166

720

600

770

628/628

89

170

170/130

130/60

M12

204

YYTP-I-X-2

650

186

870

750

920

778/778

YYTP-I-X-3

800

196

1070

950

1120

928/928

YYTP-I-X-4

1000

246

1300

1150

1360

1160/1168

108

230

220/130

170/80

M16

305

YYTP-I-X-5

1200

276

1550

1400

1610

1360/1368

260/130

200/80

YYTP-I-X-6

1400

296

1750

1600

1810

1560/1568

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。


DTII型上皮带液压调偏装置

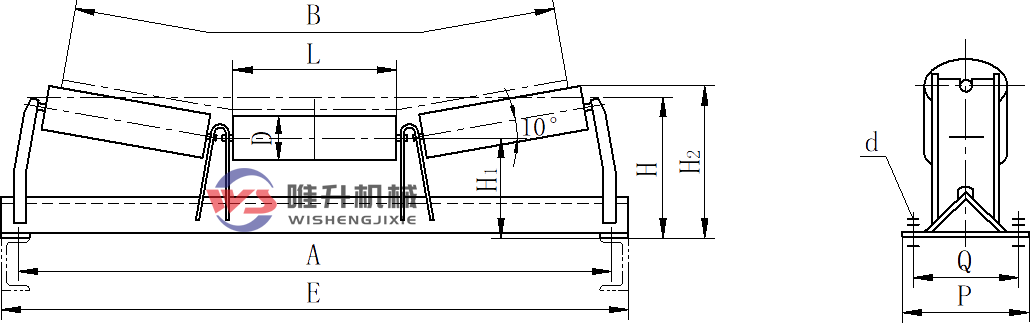

DTII型上皮带液压调偏装置10°外形尺寸及安装尺寸

YYTP-II-S上皮带全自动液压调偏装置YYTP-II-S上皮带全自动液压调偏装置

型号

B

托辊

A

E

H1

H

H2

P

Q

d

D

L

轴承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

180.5

245

282

170

130

M12

108

193

270

305

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

216

300

340

220

170

M16

133

230.5

325

366

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

254

335

392

260

200

M16

133

268.5

360

419

159

285.5

390

449

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

262

350

412

280

220

M16

133

276.5

380

438

159

293.5

410

468

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

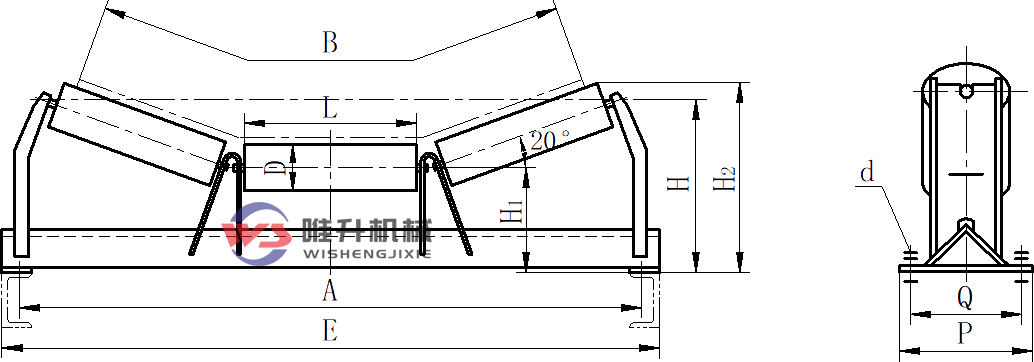

DTII型上皮带液压调偏装置20°外形尺寸及安装尺寸


型号

B

托辊

A

E

H1

H

H2

P

Q

d

D

L

轴承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

160.5

245

318

170

130

M12

108

173

270

339

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

191

300

380

220

170

M16

133

205.5

325

406

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

217

335

435

260

200

M16

133

231.5

360

461

159

248.5

390

490

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

225

350

465

280

220

M16

133

239.5

380

492

159

256.5

410

521

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

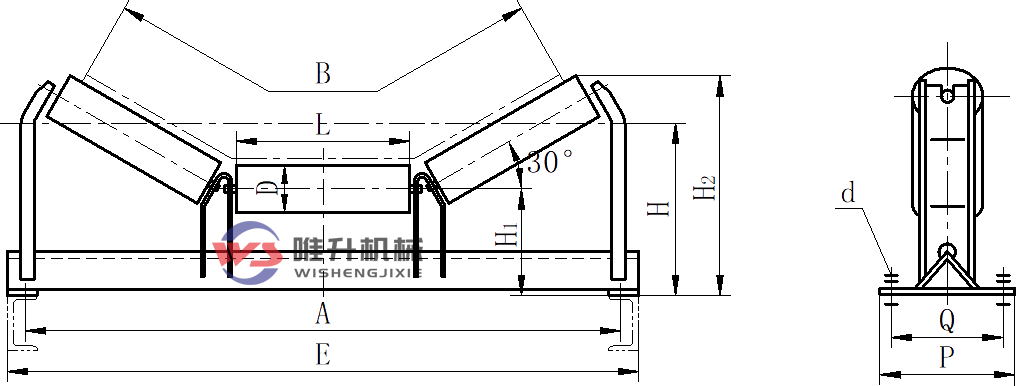

DTII型上皮带液压调偏装置30°外形尺寸及安装尺寸


型号

B

托辊

A

E

H1

H

H2

P

Q

d

D

L

轴承

YYTP-II-S-3

800

89

315

4G204

4G205

1090

1150

142.5

245

350

170

130

M12

108

155

270

371

YYTP-II-S-4

1000

108

380

4G205

4G305

1290

1350

167

300

417

220

170

M16

133

181.5

325

442

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

183

335

476

260

200

M16

133

197.5

360

501

159

214.5

390

529

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

191

350

516

280

220

M16

133

205.5

380

541

159

222.5

410

570

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

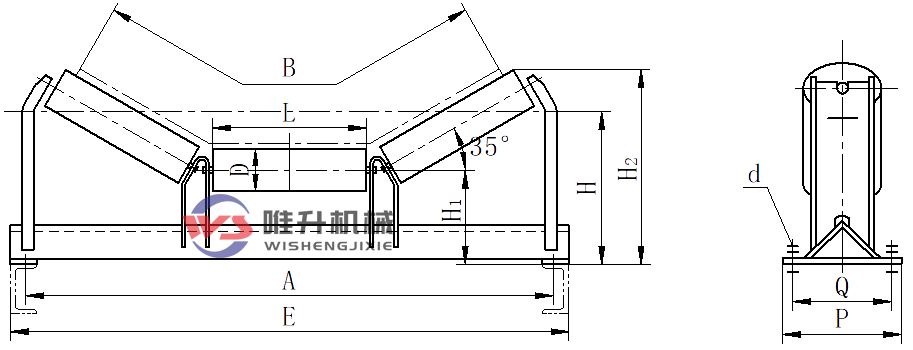

DTII型上皮带液压调偏装置35°外形尺寸及安装尺寸


型号

B

托辊

A

E

H1

H

H2

P

Q

d

D

L

轴承

YYTP-II-S-1

500

89

200

4G204

740

800

135.5

220

300

170

130

M12

YYTP-II-S-2

650

250

890

950

235

329

YYTP-II-S-3

800

315

1090

1150

245

366

108

146

270

385

4G205

YYTP-II-S-4

1000

380

1290

1350

159

300

437

220

170

M16

4G305

133

4G205

173.5

325

462

YYTP-II-S-5

1200

108

465

4G205

4G305

4G306

1540

1600

176

335

503

260

200

M16

133

190.5

360

528

159

207.5

390

557

YYTP-II-S-6

1400

108

530

4G305

4G306

1740

1800

184

350

548

280

220

M16

133

198.5

380

573

159

215.5

410

603

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

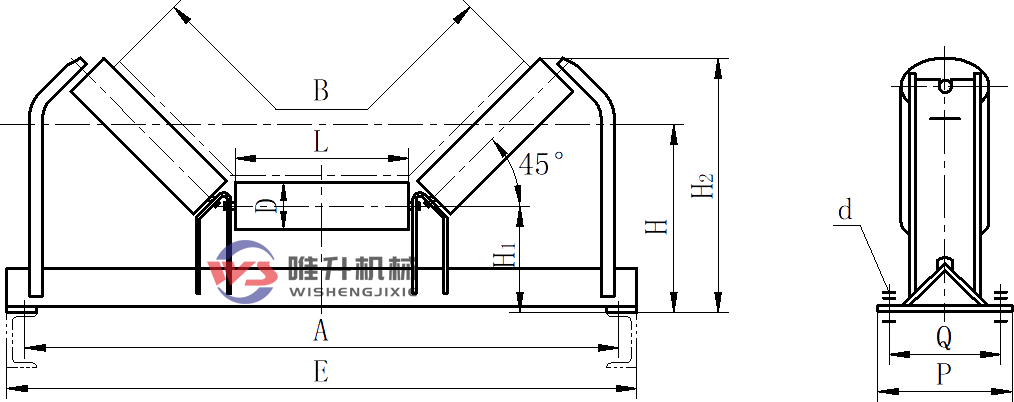

DTII型上皮带液压调偏装置45°外形尺寸及安装尺寸


型号

B

托辊

A

E

H1

H

H2

P

Q

d

D

L

轴承

YYTP-II-S-1

500

89

200

4G204

740

800

135.5

220

328

170

130

M12

YYTP-II-S-2

650

89

250

890

950

135.5

235

364

170

130

M12

YYTP-II-S-3

800

89

315

1090

1150

135.5

245

410

170

130

M12

108

146

270

427

YYTP-II-S-4

1000

108

380

4G305

1290

1350

159

300

487

220

170

M16

133

173.5

325

515

YYTP-II-S-5



1200

108



465

4G305

4G306



1540



1600

176

335

564

260

200

M16

133

190.5

360

592

159

207.5

390

618

YYTP-II-S-6

1400

108



530

4G305

4G306



1740



1800

184

350

618

280

220

M16

133

198.5

380

646

159

215.5

410

672

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

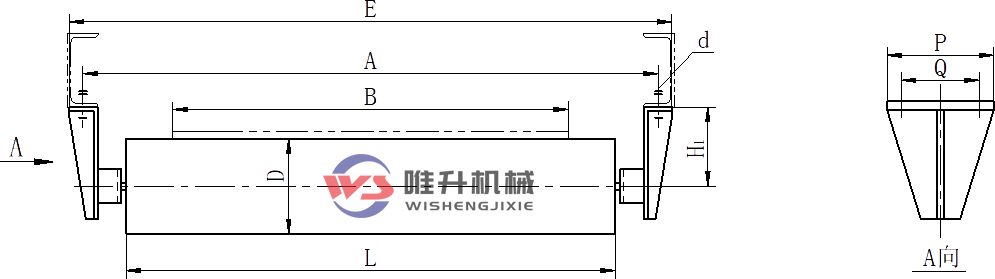

DTII型下皮带液压调偏装置外形尺寸及安装尺寸

YYTP-II-X下皮带全自动液压调偏装置YYTP-II-X下皮带全自动液压调偏装置

型号

B

托辊

A

E

H1

P

Q

d

D

L

轴承

YYTP-II-X-1

500

89

600

4G204

740

792

100

145

90

M12

YYTP-II-X-2

650

750

890

942

YYTP-II-X-3

800

89

950

4G204

4G205

4G305

1090

1142

144.5

108

154

YYTP-II-X-4

1000

1150

4G205

4G305

1290

1342

164

150

M16

133

176.5

YYTP-II-X-5

1200

108

1400

4G205

4G305

4G306

1540

1592

174

133

186.5

159

199.5

YYTP-II-X-6

1400

108

1600

4G305

4G306

1740

792

184

133

196.5

159

209.5

说明:1、与中间架连接的紧固件包括在本装配图内。

     2、托辊辊子为无缝钢管配冲压轴承座。托辊轴有:光拉轴和阶梯两种。
     3、对管子与轴承座的不同组合无特殊要求时,由制造厂自行决定。

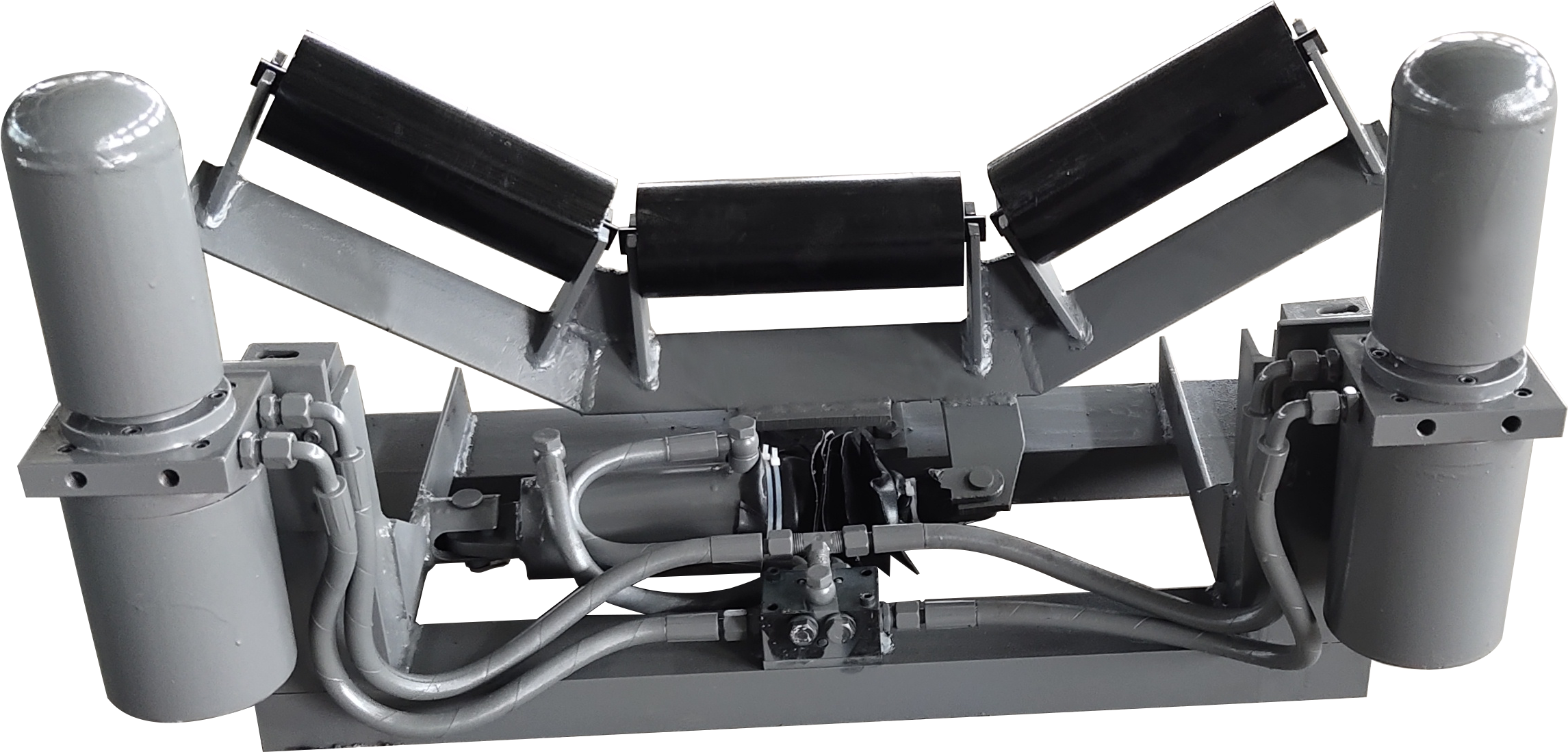

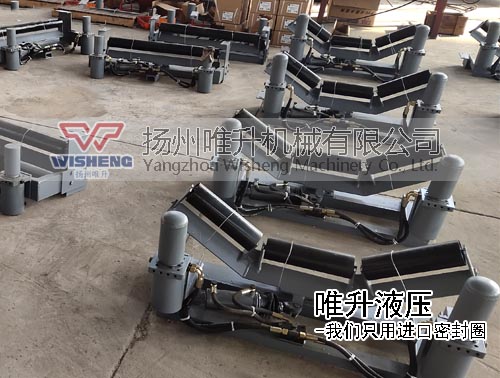

皮带机全自动液压纠偏装置实物展示:

YYTP-I-S全自动液压纠偏装置YYTP-I-S全自动液压纠偏装置YYTP-I-S全自动液压纠偏装置


联系人:刘经理

电   话:15862898754(微信同号)
